这是我学习32的心理路程 我会尽量把内容写的仔细 对于一些简单模块的使用，我不打算深究其原理，我只要会用它就欧克 。所以看见我的记光32博客的同志们请注意这一点 。如果同志您觉得内容有改进的敏传模块地方，那就请多多指教啦~~~本人一定认真听取 。
我这里使用的学习日光敏传感器是4针的。
| DO | 数字输出：大于光线阈值,DO引脚输出1（高电平）；反之输出0 。关于光线阈值，应该是敏传模块调节模块上面那个十字架旋钮 |
| GND | 接地 |
| VCC | 3·3v或者5v |
注意：这是我第一次使用这个模块，所以语言描述可能有bug 。
3针的光敏传感器就好像没有DO引脚 。其他的是一样的 。
这个小实验很简单哈 。
lightsensor.c
#include "stm32f10x.h" // Device header#define LED_OFF() GPIO_SetBits(GPIOB, GPIO_Pin_1 )#define LED_NO() GPIO_ResetBits(GPIOB, GPIO_Pin_1 )/*** @brief 光敏传感器DO引脚所连接32的PC14引脚的初始化，PC14设置为输入模式，读取DO传过来的电平 。 * @param 无* @retval 无*/void Light_Sensor_GPIOinit(void){RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOC,ENABLE);GPIO_InitTypeDef Light_Sensor_GPIO_InitStruct;Light_Sensor_GPIO_InitStruct.GPIO_Mode = GPIO_Mode_IPU ;Light_Sensor_GPIO_InitStruct.GPIO_Pin = GPIO_Pin_14;Light_Sensor_GPIO_InitStruct.GPIO_Speed = GPIO_Speed_50MHz;GPIO_Init(GPIOC,&Light_Sensor_GPIO_InitStruct);}/*** @brief 光敏传感器所控制的led的初始化，这里我是自己外接的led* @param 无* @retval 无*/void Test_Sensor_LEDinit(void){RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOB,ENABLE);GPIO_InitTypeDef Test_Sensor_LEDinit;Test_Sensor_LEDinit.GPIO_Mode = GPIO_Mode_Out_PP ;Test_Sensor_LEDinit.GPIO_Pin = GPIO_Pin_1;Test_Sensor_LEDinit.GPIO_Speed = GPIO_Speed_2MHz;GPIO_Init(GPIOB,&Test_Sensor_LEDinit);LED_OFF(); //high--->led off}/*** @brief 功能函数，读取DO电平，来控制外接LED* @param* @retval*/void Sensor_Contral_LED(void){//uint8_t value = 0;if( GPIO_ReadInputDataBit(GPIOC,GPIO_Pin_14) == 0 ){LED_OFF();}elseLED_NO(); }main.c
#include "stm32f10x.h" // Device header#include "lightsensor.h"int main (void){Light_Sensor_GPIOinit();Test_Sensor_LEDinit();while(1){//GPIO_ResetBits(GPIOB, GPIO_Pin_1 );// 测试外接led单独能不能亮Sensor_Contral_LED();}}注意：lightsensor.h就是将lightsensor.c中的函数名复制一下就欧克了，这里就不多展示 了哈！
对于这个实验的总结： 开始测试外接led能不能单独亮的时候，led死活不亮，我还以为是引脚复用的毛病，但是我差了一下资料发现并不是这个问题，结果回去仔细看了一下引脚初始化才发现led要推挽输出（），以及引脚初始化结构体的问题 。我麻了 。后来修正后就成功点亮了，虽然这个问题是小小的不起眼的问题，至少还是需要总结一下，避免以后再犯~~~
4种输出模式： （1）推挽输出：使用推挽输出目的是增大电流，即提高输出引脚的驱动能力，提高电路负载能力。【驱动led】
（2）开漏输出：由于只有下拉MOS管没有上拉MOS管，所以开漏输出模式下，IO引脚只能输出低电平 。如果要输出高电平，则需要外接上拉电阻 。
（3）复用推挽，复用开漏输出：IO引脚做复用功能时，可以选则复用推挽或者复用开漏输出模式，在选择复用开漏输出模式时，需要外接上拉电阻 。
4种输入模式： （1）上拉输入模式：引脚内部有一个上拉电阻，通过开关连接到电源VDD，当IO引脚无输入信号时，默认输入高电平 。【外接按键】
（2）下拉输入模式：与上拉输入模式相反 。当IO引脚无输入信号时，默认输入低电平 。
（3）浮空输入：引脚内部即不接上拉也不接下拉电阻 。浮空输入模式下的引脚电平是不确定的，外部信号是上面电平，MCU引脚就输入什么电平 。【USART,IIC等通信协议】
（4）模拟输入模式：引脚内部即不接上拉也不接下拉电阻。【A/D模拟输入实现对外部信号的采集】
（1）输出速度并不是输出信号的的速度，而是IO口驱动电路的响应速度 。“我简称为：反应能力” 。
（2）32 的输出速度有3种: 2MHz, 10MHz, 50MHz,对应的就是低速反应能力，中速反应能力，高速反应能力。
当输出配置为高速时，噪声大，功耗高，电磁干扰强；当输出为低速时，噪声小，功耗低，电磁干扰弱 。当输出较高频率的信号时，应该选用较高频率响应速度的驱动模块，否则容易出现信号失真现象 。 一般常用的外设（例如led，蜂鸣器等）建议采用2MHz的输出速度，而作为IIC，SPI等复用功能的输出引脚时，尽量选择高响应速度，如10mhz，50hmz 。 GPIO引脚做输入模式时，不需要配置引脚的输出速度 。
稍微提升一下小实验1的难度 。
这里我就不贴OLED的代码了哈 。
这个实验就是在实验1的lightsensor.c中加一个函数就行 。
void SensorContral_LED_OLED(void){//uint8_t value = 0;if( GPIO_ReadInputDataBit(GPIOC,GPIO_Pin_14) == 0 ){LED_OFF();OLED_Clear();OLED_ShowString(2,2,"light hight");}else{LED_NO(); OLED_Clear();OLED_ShowString(2,2,"light low");}}main.c
int main (void){Light_Sensor_GPIOinit();Test_Sensor_LEDinit();OLED_Init();while(1){SensorContral_LED_OLED();}}实验总结：这个实验和实验1其实本质上上没有什么大差别，只是将led换成了OLED而已，我就想着慢慢来使用OLED屏幕，后面会慢慢提升到32用ADC采样采取光敏传感器的AO的模拟输出信号，用OLED来显示更加精确的亮度值。 对于实验2 ，我遇到一个问题:OLED出现闪屏现象 。我猜测应该是主函数中的while（1）在一直循环SensorContral_LED_OLED这个函数，这个函数内部对OLED进行了清屏操作，所以就出现了闪屏现象 。现在正在解决，若是解决了就放修正后代码 。
修正代码的思路：（1）由于我们OLED 是静态显示，所以就不需要清屏刷新.因为在光敏传感器里面如果调用OLED的清屏函数，加上主函数while循环里面调用这个功能函数，就相当于while循环会一直有OLED清屏，所以会出现闪屏现象。（2）light hight 与 light low 长度不一样，在显示的时候会出现light lowht ， 所以在light low 后面补充两个空格符，方便静态显示的时候不会出现交叠 。
这刚好是OLED的静态显示所以不需要清屏刷新，但是遇到动态实时显示，需要清屏刷新怎么办捏？？？？不需要
接线：光敏的AO接32的PA0（PA0是ADC1通道0，所以已经在adc模块里面初始化了，不需要再初始化） .

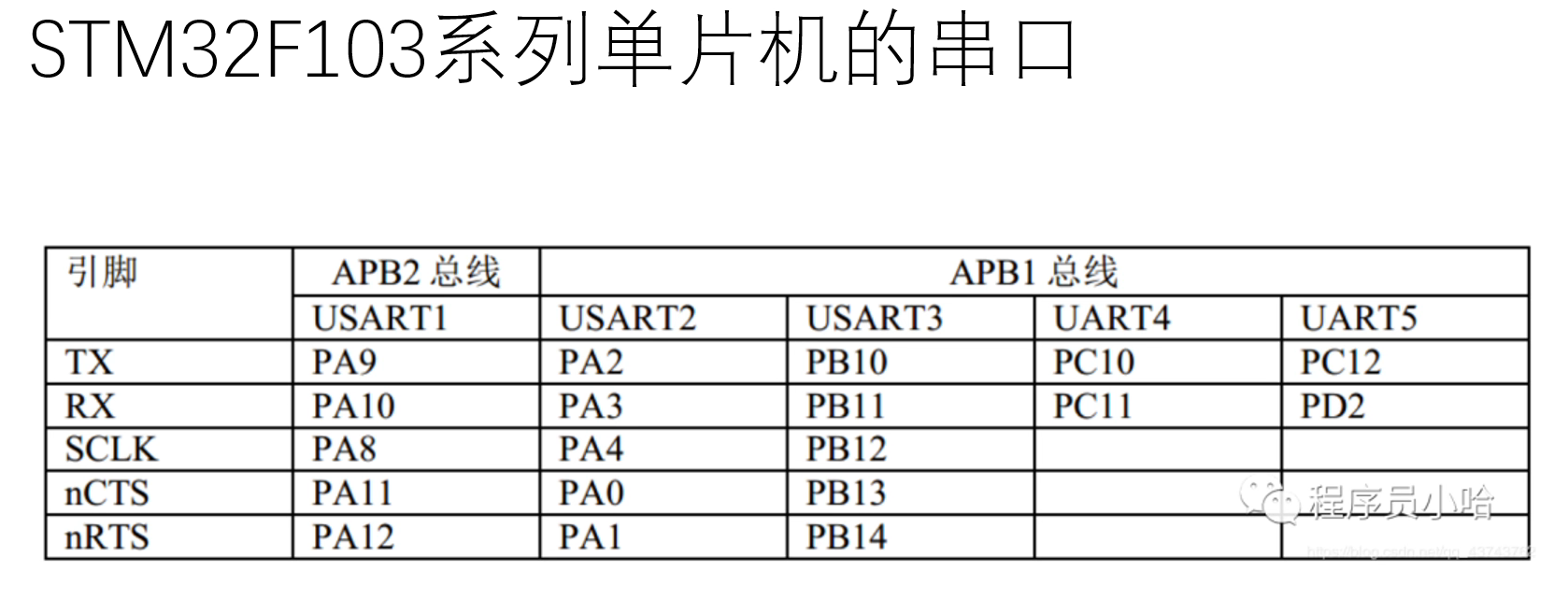

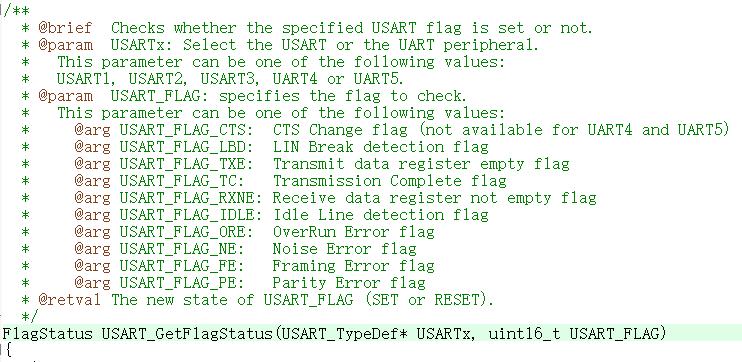

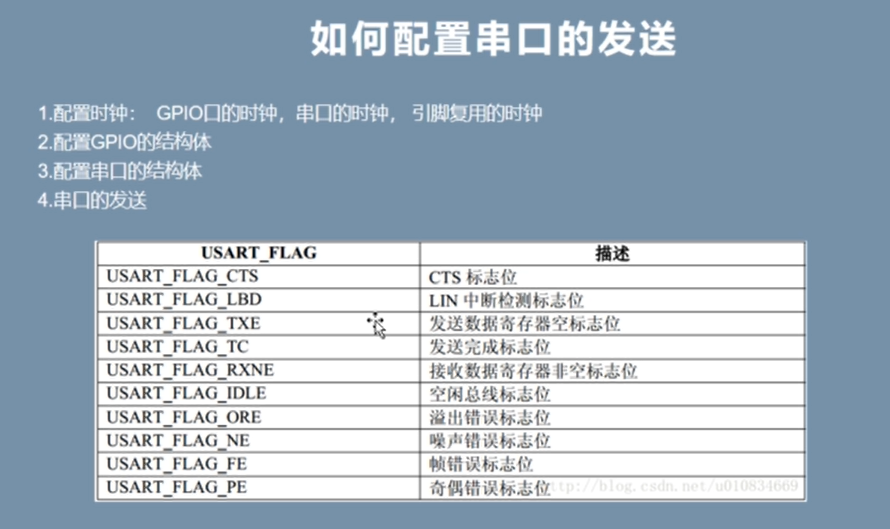

上面函数：获取串口状态标志 。其中第二个传参就是下面这张图 。

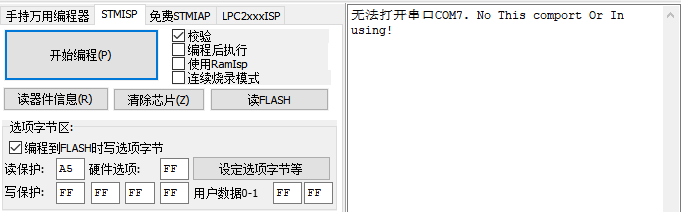

无法打开串口的情况：串口调试助手没有关闭，导致串口被占用，烧录不了
。

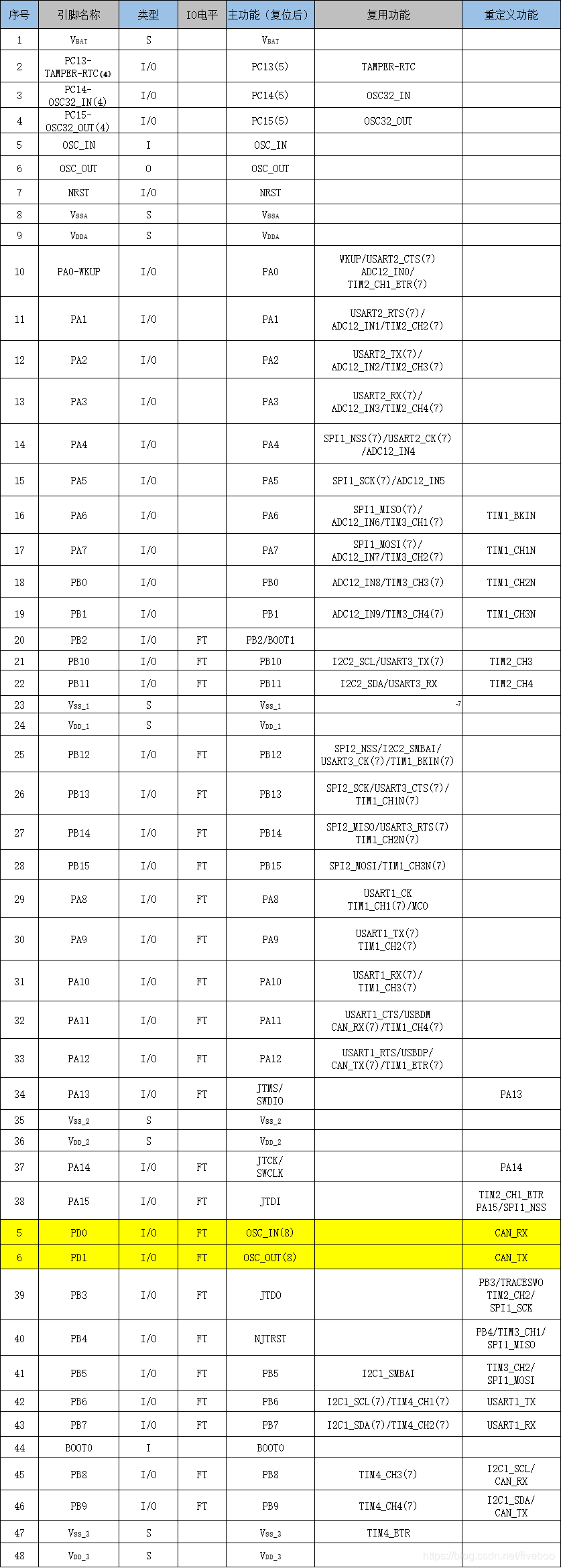

STM32F103C8T6 的引脚资源表。
myusart.c
adc.c
#include "stm32f10x.h" // Device headervoid ADC_init(void) {GPIO_InitTypeDef ADC_GPIO_InitStructure;ADC_InitTypeDef ADC_InitStruct;// 结构体的定义需要先于RCC的开启，否者报警告RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA | RCC_APB2Periph_AFIO ,ENABLE);RCC_APB2PeriphClockCmd(RCC_APB2Periph_ADC1,ENABLE);// 由于ADC的最大时钟不超过14MHz，所以需要把时钟降下来 。// ADC时钟分频器；六分频；时钟从APB2总线来，最大为72MHz，所以需要六分频后12MHz。RCC_ADCCLKConfig(RCC_PCLK2_Div6);// 使用的是 ADC1 初始化 PA0 用于采集光敏传感器的模拟输出ADC_GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AIN;// 模拟输入ADC_GPIO_InitStructure.GPIO_Pin = GPIO_Pin_0; // 由于是输入模式，所以不需要配置Speed.GPIO_Init(GPIOA,&ADC_GPIO_InitStructure);// 初始化ADC1ADC_InitStruct.ADC_ScanConvMode = DISABLE;//扫描多通道还是单通道？单通道 。ADC_InitStruct.ADC_ContinuousConvMode = ENABLE;// 连续转换还是单次转换？连续 。ADC_InitStruct.ADC_DataAlign = ADC_DataAlign_Right;// 数据对齐方式 。右对齐 。ADC_InitStruct.ADC_ExternalTrigConv = ADC_ExternalTrigConv_None;//定义用于启动模拟的外部触发器到常规频道的数字转换 。ADC_InitStruct.ADC_Mode = ADC_Mode_Independent;//将ADC配置为独立还是多模？ADC_InitStruct.ADC_NbrOfChannel = 1;//通道数量ADC_Init(ADC1, &ADC_InitStruct);// ADC规则组配置ADC_RegularChannelConfig(ADC1,ADC_Channel_0,1,ADC_SampleTime_55Cycles5);// ADC1，通道0，需要转换数是1，采样周期是55.5。ADC_Cmd(ADC1,ENABLE);ADC_ResetCalibration(ADC1);//对ADC进行复位while(ADC_GetResetCalibrationStatus(ADC1));//等待ADC复位完成ADC_StartCalibration(ADC1);//校验ADCwhile(ADC_GetCalibrationStatus(ADC1));//等待ADC校验完成ADC_SoftwareStartConvCmd(ADC1,ENABLE);//开启ADC的软件触发}float ADC_GetValue(void){uint32_t Value = 0;float ret = 0.0;for(uint8_t i = 0;i < 30;i++){ADC_SoftwareStartConvCmd(ADC1,ENABLE);while(!ADC_GetFlagStatus(ADC1,ADC_FLAG_EOC));//转换结束标志， 转换完成该标志就清零Value += ADC_GetConversionValue(ADC1);}Value /= 30; // 这里求的是平均值ret = 30.303 * (3.3 - Value *(3.3/4095));// 整体上表示模数转换后的光度；4095表示12为的ADC的精度（不能变）；// 3.3表示这个引脚最大承受电压return ret;}/*这里的 ret的运算就小小的运用了一下小算法,如果PA0不接光敏传感器，PA0引脚还是有电压的，（光敏传感器就是一个光敏电阻收到光线的影响来改变了电阻的阻值，从而改变了电压，所以知道PA0的电压就可以类比出此刻的光线的强度）我们以100作为光线最强的情况，0作为光线最弱的情况 。PA0引脚所承受的最大电压是3.3V，所以我们需要将3.3V 与 100的光强进行一个类比 。所以100 除以 3.3 等于 30.303 。所以3.3V里面的一个单位1对应的就是100里面的30.303这也是为什么要乘以一个30.303的原因。*/main.c

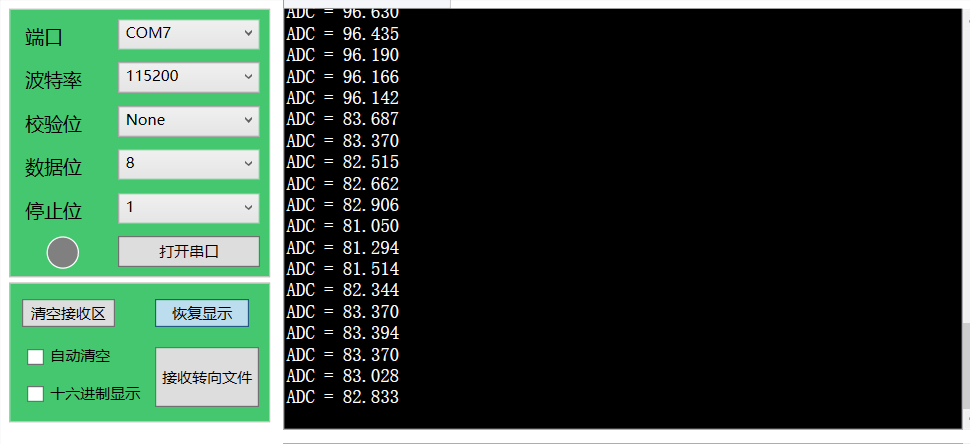

#include "stm32f10x.h" // Device header#include实验现象：
因为ADC采集的数据会出现小数点，所以我需要一个可以显示浮点型数据的OLED功能函数 。 代码如下： OLED.c :部分代码
/*** @brief OLED显示一个字符* @param Line 行位置，范围：1~4* @param Column 列位置，范围：1~16* @param Char 要显示的一个字符，范围：ASCII可见字符* @retval 无*/void OLED_ShowChar(uint8_t Line, uint8_t Column, char Char){ uint8_t i;OLED_SetCursor((Line - 1) * 2, (Column - 1) * 8);//设置光标位置在上半部分for (i = 0; i < 8; i++){OLED_WriteData(OLED_F8x16[Char - ' '][i]);//显示上半部分内容}OLED_SetCursor((Line - 1) * 2 + 1, (Column - 1) * 8);//设置光标位置在下半部分for (i = 0; i < 8; i++){OLED_WriteData(OLED_F8x16[Char - ' '][i + 8]);//显示下半部分内容}}//OLED 显示浮点型数据// Line : 第几行// Colum: 第几列// Number:需要显示的浮点数（需要把浮点数据扩大为它的整型）void OLED_FloatNum1(uint8_t Line, uint8_t Column, uint32_t Number){OLED_ShowChar(Line,Column + 0,(Number/10000) + '0');// 最高位OLED_ShowChar(Line,Column + 1,(Number/1000%10) + '0');OLED_ShowChar(Line,Column + 2,'.');// 固定显示OLED_ShowChar(Line,Column + 3,(Number/100%10) + '0');OLED_ShowChar(Line,Column + 4,(Number/10%10) + '0');OLED_ShowChar(Line,Column + 5,(Number%10) + '0');}就是用这两个函数来显示浮点型数据。
ADC.c：采样功能代码，实验3这个部分和这里大致没有差别，这个代针对OLED，所以返回值会有一个小小的处理 。
float ADC_GetValue(void){uint32_t Value = 0;float ret = 0.0;for(uint8_t i = 0;i < 30;i++){ADC_SoftwareStartConvCmd(ADC1,ENABLE);while(!ADC_GetFlagStatus(ADC1,ADC_FLAG_EOC));//转换结束标志， 转换完成该标志就清零Value += ADC_GetConversionValue(ADC1);}Value /= 30; // 这里求的是平均值ret = 30.303 * (3.3 - Value *(3.3/4095));//整体上表示模数转换后的光度；4095表示12为的ADC的精度；100就表示最大光度 。return ret*1000;// 先把浮点型数据给扩大为它的整型，有利于OLED的功能函数处理显示这个数据}总结：主要是OLED显示浮点型数据那一块费了一些些时间 。 处理浮点型数据的思路：（1）刚开始我就是简单的以为把浮点型数据分为整数部分和小数部分，整数部分就经常调用显示十进制函数，小数部分就是先把小数扩大成整数，然后固定显示小数点，把扩大后的小数以整数的形式显示在小数点后面，事实证明，只能显示写死的浮点型数据，不能显示总是刷新的数据，小数部分显示不出来。
（2）在我大哥的指点下，用了他的思路：先把浮点型数据转换为整型的，然后直接传这个整型的数据，再一位一位的显示（就是取最高位到最低位，挨着取出来显示，调用显示一个字符的函数 。）。
欧克，结束了，学到很多 。 。 。。加油！！
