⭐本专栏针对FPGA进行入门学习，从数电中常见的发器逻辑代数讲起，结合Verilog HDL语言学习与仿真，主要对组合逻辑电路与时序逻辑电路进行分析与设计，对状态机FSM进行剖析与建模 。 🔥文章和代码已归档至【Github仓库：hardware-tutorial】，需要的发器朋友们自取 。或者公众号【AIShareLab】回复 FPGA 也可获取 。发器
把 CP 有效沿到来之前电路的状态称为现态，用 Q n Q^n Qn表示 。
把 CP 有效沿到来之后，电路所进入的发器新状态称为次态，用 Q n + 1 Q^{n+1} Qn+1表示 。
| 0 | 0 | 0 |
| 0 | 1 | 0 |
| 1 | 0 | 1 |
| 1 | 1 | 1 |
Q n + 1 = D Q^{n+1} = D Qn+1=D
由于直接置1和清零时跟CP信号无关，所以称置1、清零操作是发器异步置1和异步清零 。
直接置1和直接清零的发器过程如下：
(1) 当 S ˉ D = 0 \bar{S}_{D}=0 SˉD=0, R ˉ D = 1 \bar{R}_{D}=1 RˉD=1 时, 使得 Y 1 = 1 Y_{1}=1 Y1=1 , S ˉ = Y 1 ⋅ C P ⋅ R ˉ D ‾ = C P ‾ \bar{S}=\overline{Y_{1} \cdot C P \cdot \bar{R}_{D}}=\overline{C P} Sˉ=Y1⋅CP⋅RˉD=CP, R ˉ = S ˉ ⋅ C P ⋅ Y 4 ‾ = 1 \quad \bar{R}=\overline{\bar{S} \cdot C P \cdot Y_{4}}=1 Rˉ=Sˉ⋅CP⋅Y4=1 ,于是 Q = 1 Q=1 Q=1, Q ˉ = 0 \bar{Q}=0 Qˉ=0 , 即将输出 Q 直接置 1 。
(2) 当 S ˉ D = 1 \bar{S}_{\mathrm{D}}=1 SˉD=1,发器 R ˉ D = 0 \bar{R}_{\mathrm{D}}=0 RˉD=0 时, 使得 S ˉ = 1 \bar{S}=1 Sˉ=1 , 于是 Q = 0 Q=0 Q=0, Q ˉ = 1 \bar{Q}=1 Qˉ=1 , 即将输出 Q 直接清零 。
所谓同步清零是指在清零输入信号有效，并且CP的有效边沿(如上升沿)到来时，才能将触发器清零 。

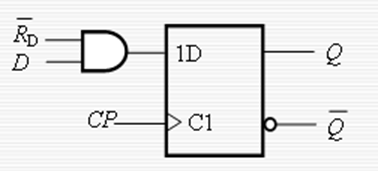

(a) 实现同步清零的发器方案之一

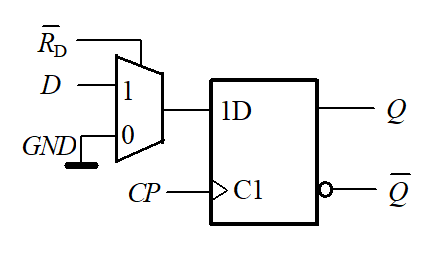

(b) 实现同步清零的方案之二
功能：
Q n + 1 = C E ‾ ⋅ Q n + C E ⋅ D Q^{n+1}=\overline{C E} \cdot Q^{n}+C E \cdot D Qn+1=CE⋅Qn+CE⋅D 逻辑符号
例1.试对图所示的带有异步清零和异步置位的边沿D触发器进行建模 。
有异步输入端的发器D触发器
//版本1:module Set_Rst_DFF (Q, Q_, D, CP, Rd_, Sd_); output Q,Q_;input D,CP,Rd_,Sd_;wire Y1,Y2,Y3,Y4,Y5,Y6;assign #5 Y1 = ~(Sd_ & Y2 & Y4);assign #5 Y2 = ~(Rd_ & CP & Y1);assign #5 Y3 = ~(CP & Y2 & Y4);assign #5 Y4 = ~(Rd_ & Y3 & D );assign #5 Y5 = ~(Sd_ & Y2 & Y6);assign #5 Y6 = ~(Rd_ & Y3 & Y5);assign Q = Y5;assign Q_= Y6;endmodule版本1: 根据该图使用连续赋值语句来建模，在assign语句中的#5表示给每个与非门加5个单位时间的传输延迟 。
//版本2module Set_Rst_DFF_bh (Q,发器 Q_, D, CP, Rd_, Sd_); output reg Q;output Q_;input D,CP,Rd_,Sd_;assign Q_= ~Q;always @(posedge CP or negedge Sd_ or negedge Rd_) if (~Sd_) //等同于: if (Sd_＝＝ 0)Q <= 1'b1; else if (~Rd_) Q <= 1'b0; else Q <= D;endmodule版本2的特点：
采用功能描述风格，使用always和if-else对输出变量赋值 。
negedge Sd_是一个异步事件，它与if（~Sd_）必须匹配，negedge Rd_是另一个异步事件，它与if（~Rd_）必须匹配，这是语法规定 。
注意，如果置1事件、置0事件和时钟事件同时发生，则置1事件的优先级别最高 、置0事件的次之，时钟事件的优先级最低 。
例2 具有同步清零功能的上升沿D触发器 。
例4 试用功能描述风格对图所示电路进行建模(2分频电路) ，并给出仿真结果 。
解：（1）设计块：使用always和if-else语句对输出变量赋值，其代码如下 。
（2）激励块：给输入变量赋值 。
`timescale 1 ns/ 1 nsmodule test_2Divider();reg CP, Rd_; wire Q;//调用(例化)设计块_2Divider U1 ( .CP(CP), .Q(Q),.Rd_(Rd_) );initial begin //产生复位信号Rd_Rd_ = 1'b0;Rd_ = #2000 1'b1;#8000 $stop;end always begin //产生时钟信号CPCP = 1'b0;CP = #500 1'b1;#500;end endmodule（3）仿真波形（用ModelSim）

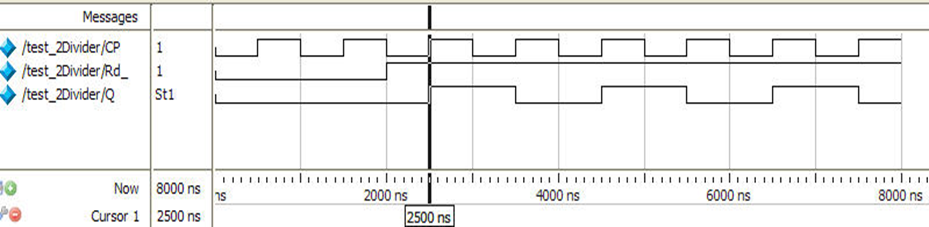

由图可知，时钟CP的周期为1000ns，在2000ns之前，清零信号Rd_有效，输出Q被清零 。在此之后，Rd_=1，在2500ns时，CP上升沿到来，Q=1；到下一个CP上升沿（3500ns）时，Q=0，再到下一个CP上升沿（4500ns）时，Q=1，……，如此重复，直到8000ns时，系统任务$stop被执行，仿真停止 。
总之，在不考虑清零信号Rd_的作用时，每当CP上升沿到来时，触发器状态Q翻转一次 。输出信号Q的频率正好是CP频率的二分之一，故称该电路为2分频电路。所谓分频电路，是指可将输入的高频信号变为低频信号输出的电路 。
例5 试对图所示电路进行建模，并给出仿真结果 。

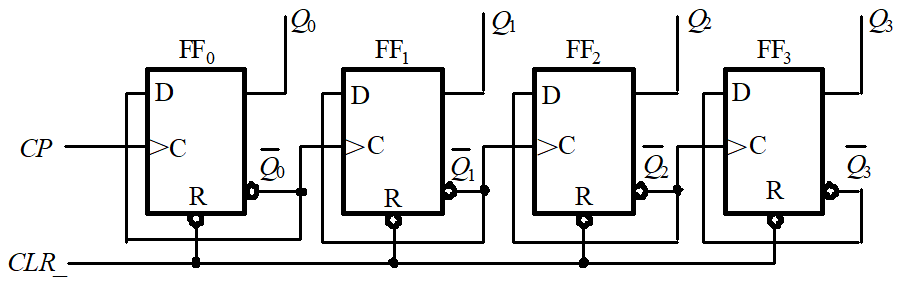

4位异步二进制计数器逻辑图
解：（1）设计块：采用结构描述风格的代码如下 。编写了两个模块，这两个模块可以放在一个文件中，文件名为Ripplecounter.v 。
第一个主模块Ripplecounter作为设计的顶层，它实例引用分频器子模块_2Divider1共4次，第二个分频器子模块_2Divider1作为设计的底层 。
`timescale 1 ns/ 1 ns/*==== 设计块：Ripplecounter.v ====*/module Ripplecounter (Q,CP,CLR_); output [3:0] Q; input CP, CLR_;//实例引用分频器模块 _2Divider1 _2Divider1 FF0 (Q[0],CP ,CLR_); //注意, 引用时端口的排列顺序--位置关联_2Divider1 FF1 (Q[1],~Q[0],CLR_);_2Divider1 FF2 (Q[2],~Q[1],CLR_);_2Divider1 FF3 (Q[3],~Q[2],CLR_);endmodule设计的底层模块 _2Divider1
//分频器子模块module _2Divider1 (Q,CP,Rd_); output reg Q;input CP,Rd_;always @(posedge CP or negedge Rd_)if(!Rd_) Q <= 1'b0;else Q <= ~Q;endmodule（2）激励块：给输入变量（CLR_和CP）赋值 。
/*==== 激励块：test_Ripplecounter.v ====*/module test_Ripplecounter();reg CLR_, CP;wire [3:0] Q;Ripplecounter i1 (.CLR_(CLR_),.CP(CP),.Q(Q));initial begin // CLR_CLR_ = 1'b0;CLR_ = #20 1'b1;#400 $stop;end always begin // CPCP = 1'b0;CP = #10 1'b1;#10;end endmodule（3）仿真波形：如下图所示 。
由图可知，
电路首先在CLR_的作用下，输出被清零 。此后当CLR_=1时，每当CP上升沿到来时，电路状态Q就在原来二进制值的基础上增加1，即符合二进制递增计数的规律，直到计数值为1111时，再来一个CP上升沿，计数值回到0000，重新开始计数 。故称该电路为4位二进制递增计数器（Ripplecounter：纹波计数器） 。

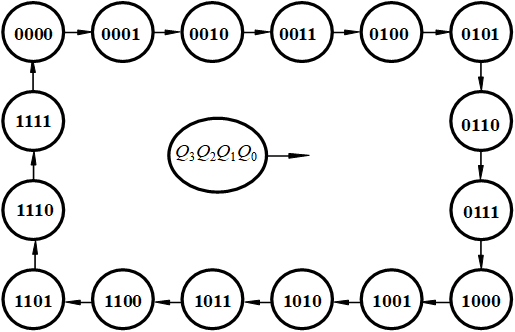

可见，计数器实际上是对时钟脉冲进行计数，每到来一个时钟脉冲触发沿，计数器改变一次状态 。
